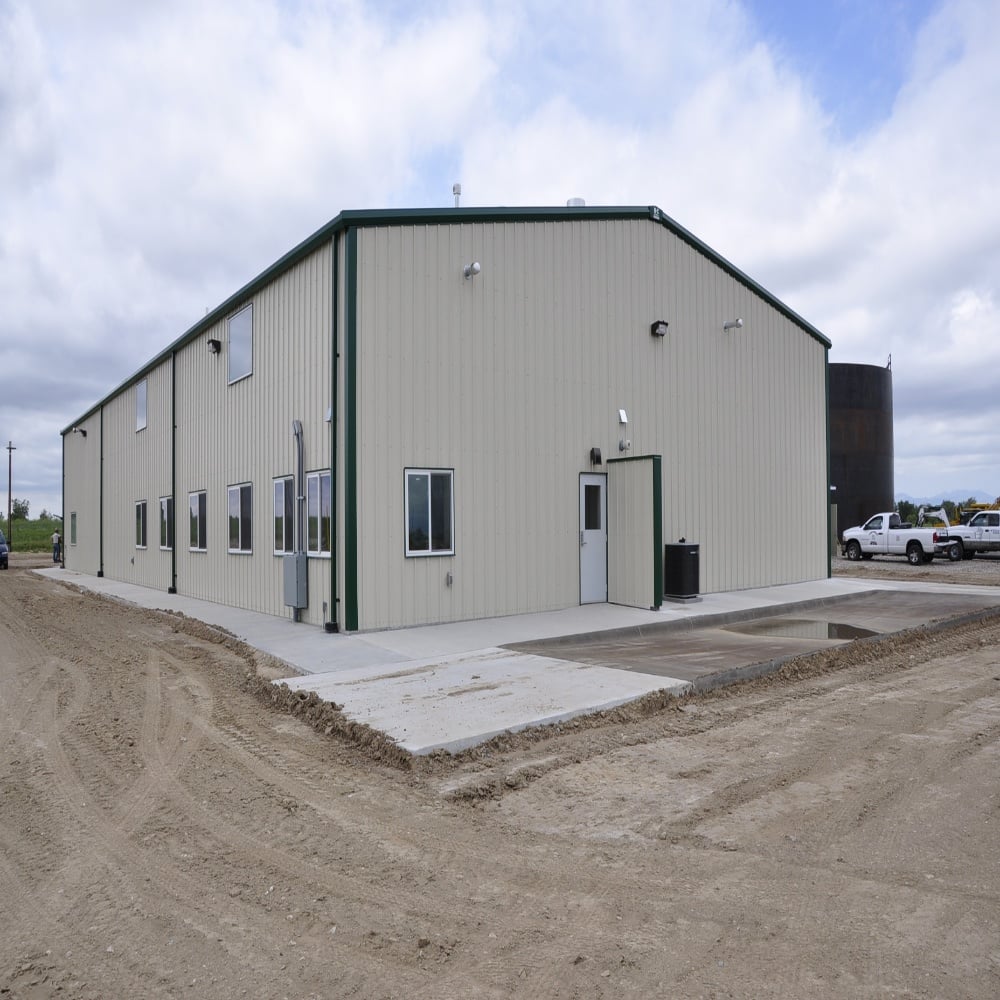

Lan-plana industria-lanpostu larriak eraikitzeko altzairuzko eraikuntza-proiektuetarako.

Altu-ahingoa Zurezko Eraikuntzaren Egituren Diseinu Printzipioak

Gurpilgailuen Sistemak eta Prozesu-Ekipamenduak Kargen Bidearen Azterketarako

Kargen garbi definitutako bideak eraikuntza-erabilgarriaren oinarria dira—gaineko kranen eta prozesu-gailuen bibrazioak sortutako indarrak oinarrira eraginkortasunez eramaten ditu, elementu bakar baten gainekargatzea ekidinez. Azterketa hasi da gurpil-erreakzio bertikalak, kranen azelerazioak sortutako indar alboak eta frenatze-indar luzeerkoak kuantifikatuz. CMAA 74 arauaren arabera, 20 tona-ko gaineko kran arrunt batek 200 kN baino gehiago izan ditzake gurpil-kargak amaierako gurpil-bloke bakoitzeko, eta indar alboak kargatutako kargaren %20ra irits daitezke. Indar horiek korridore-zabalkuntza-hodietatik, euskarri-bisutsetatik, zutabeetatik eta sostengu-egituratik pasatzen dira—tentsio-kontrako puntu ezkutuak ekiditeko konektoreen segida zehatz bat beharrezkoa delarik. Hirustailu edo nahastailu bezalako gailu dinamikoetarako, 1,25–1,50 arteko indar-gehikuntza-faktoreak erabiliko dira eragin eta bibrazio-efektuak kontuan hartu ahal izateko. Elementu-finituen modelizazioak tentsioen fluxua ikusgai egiten du eta leku zehatzak identifikatzen ditu, non sendotze lokalak edo sostengu-osagarriak beharrezkoak diren. Kargen bidean jarraitasuna eta koherentsia ez badago, elementu handiagoak ere konexioen arteko interfazeetan fatiga-pausak sor ditzakete. Beraz, ingeniariak altzairuzko multzo osoa indarren garraio-sistema integratu gisa tratatzen dute—osagai banaketa soilik ez.

Momentu handiko konexioetan AISC 360 eta AISC N690 arauetara egokitzeko betetzea

Eraikin-egiturak diseinatzeko orokorrean AISC 360 araua bete behar da, eta segurtasun-kritikoaren errendimendua behar denean, AISC N690 arauaren hobetutako disposizioak. AISC 360k momentu-konexioek konektatutako hagaren malguen indar flexional plastikoa baino gutxienez 1,1 aldiz jasan behar dutela ezartzen du, gainkargan elastikotasuna sustatzeko eta ziklikoki kargatutako gurpilgailuen inguruneetan hautsi-brittlea murrizteko. Arriskutsuak diren substantziak kudeatzen dituzten edo misio-kritikoak diren ekoizpenak babesten dituzten instalazioetan, AISC N690k babes gehiago ezartzen ditu: soldadura-gogortasun handiagoa (adibidez, Charpy V-notch gogortasuna –29 °C-tan 40 J, AISC 360 arruntarentzat –18 °C-tan 27 J), soldadura ondorengo berotze-tratamendu obligatorioa eta diseinu-oinarriko gertaerak gainditzen dituzten konexio-detalek elastikoak mantentzeko diseinatuta daudela. Bi arau hauekin bat eginez, ingeniariak konexioak ez ez solairu-momentu maximoak jasan dezakeela ziurtatzen dute, baizik eta urte askotako fatiga metatua eta tenperatura-zikloak ere—instalazioaren zerbitzu-bizitzan zehar egituraren integridadea mantenduz.

Gurpil-eragileen integrazioa eta ibilbide-sistema ingeniaritza altzairuzko eraikuntzan

Karga dinamikoaren handitzea CMAA 74 arauaren arabera eta ibilbide-zubiaren deflexio-kontrola

Kranoaren bide-errepideko hagak dinamika-indar handituak jasan behar ditu — ez soilik pisu estatikoa. CMAA 74-k kargak altxatzeko indar bertikalak 1,25eko faktoreekin eta gurpil-bideko pisu hilduak 1,10eko faktoreekin zehazten ditu, eragin, inertzia eta karga-aldaketak eragindako indar dinamikoak kontuan hartuz. Faktore horiek kranoaren kapazitate nominala diseinu-kargan bihurtzen dute. Deflexio bertikala zorrotz kontrolatzen da: CMAA 74-k krano arruntentzat L/600eko muga gomendatzen du, eta aplikazio zehatzenetan L/1000 edo hobea —non bide-errepidearen lerrokatze okerra gurpilaren ertza gehiago desgaitzea edo gurpilak blokeatzea eragin dezakeen. Eraikuntza-egiturako altzairuzko sistematan, bide-errepideko hagak funtzio bikoitza izan ohi du — zein hegaltzeko kargak zein kranoaren erreakzioak jasaten dituen — zutabe bereziak ezartzea ekidin eta solairu garbiaren azalera maximizatuz. Deflexio-mugak betetzeko, ingeniariak hagaren sakonera handiagotu, momentu-inertzia optimizatu edo altzairu sendoagoak zehaztu ditzakete. Aldapen horizontala brankatze horizontalekin eta konexioak sendotuz kontrolatzen da, eta deflexio bertikala eta horizontala batera baloratzen da bide-errepidea lerrokatuta mantentzeko eta fatiga goiztiarra saihesteko. CMAA 74-ren indar dinamiko eta deflexioari buruzko gida-jarraibideak jarraitzeak erabilgarritasun luzea, mantenimendu gutxia eta kranoaren eta egituraren arteko segurtasuna bermatzen du.

Zuhaitz gabeko diseinuak eta zutabe gabeko barne-espazioak optimizatzea

45 metro baino gehiagoko zabalerarako trusak, Vierendeel-en gurpilak eta mega-markoak

Zutabe gabeko barne-espazioak, 45 metro edo gehiago zabaltzen direnak, funtzionalitatea, egitura-eraginkortasuna eta arkitektura-ahalmena orekatzen dituzten marko nagusi bereziak behar dituzte. Hiru erabiliko den hurbilketa daude altzairuzko eraikuntza astunean: trusak, Vierendeel-en gurpilak eta mega-markoak.

Trusak (45–80 m-ko zabalerak) triangeluzko sareekin bihurtzen dute momentua indar axial bihurtuz, zabaleraren 1/12–1/15 arteko sakonera-zabaleraren erlazioa lortuz. Lanpostu arruntetarako ganberak egiteko egokiak dira, eta AISC 2022 arauen arabera, karga osopean L/600-ren deflexioa izan behar du. Sareko diagonalak ganbera-mugimenduetan interferentzia sortzen dutenean, Vierendeel-en markoak—diagonalen kontrako sostengua ez erabiliz, baina lotura zurrunak eta osagaien gorrigarritasuna erabiliz—40–60 m-ko zabalerak lortzen dituzte, pasabide argia mantenduz.

60 m baino gehiagoko zabalera edo karga dinamiko altuko inguruneetan, zabaldutako edo zelulazko hodi sakonak dituzten mega-markoek errendimendu hobea eskaintzen dute. 2021eko ikerketa baten arabera, momentuaren aurka egiten duten belaunekin optimizatutako mega-markoek burdin-harria %15ekin gutxitu zuten truska-egiturak erabiliz gero lortzen den baino—50 tona-ko gainontzeko erreakzioak guztiz onartuz.

Sola-sistemak eta materialen estrategia eraikineko burdin-harrizko eraikuntzaren errendimendu luze-terminoan

Sola-sistemak eta materialen hautaketa zuzenean eragiten dute industria-ingurune zorrotzetan errendimendu luze-terminoko iraunkortasunean. Estrategia hauek trafiko astunaren, korrosio-esposizioaren eta sismikoki beharrezko erresistentziaren pean errendimendu iraunkorra lortzea helburu dute.

Gurpil-buruzko forklift-traffic astunetarako junturarik gabeko post-tentsiozko solak

Juntarik gabeko post-tentsiozko lauzoek kontraktzio-juntak eliminatzen dituzte—hain ziren puntu ahulak, forklift astunen kargak behin eta berriz aplikatzean hagartzea eta ertzetako desegitea eragiten dutenak. Betunean tentsio-konpresioa sartzean, post-tentsioak hedapen-ahalmena handitzen du, eta horrek lauzo meheagoak ahalbidetzen ditu karga-erabilgarritasuna ez galtzeko. Hurbilketa honek betunaren bolumena %25era arte murrizten du juntadun diseinu arruntengandik (ACI 2022). Azalera zeharkaezina gurpilen desgastoa gutxitzen du eta garbiketa eta mantentze-lanak errazten ditu. Arrakastarako gakoa da tendoien antolaketa zehatza eta tentsioa emateko sekuentzia, konpresio uniformea bermatzeko eta kurbadurak eragindako diferentzial-erortzea saihesteko. Zutabeen zulatze-eremuetan eta altzairuzko armaduren arteko elkarketetan xehetasun bereziak egiteak karga-transferentzia sendo bat bermatzen du—sistema osoaren erresistentzia hobetzeko. Altzairuzko armadadun eraikin industrialetan, juntarik gabeko lauzoek zerbitzu-bidea nabarmen luzatzen dute eta bizitza-ziklo osoan zeharreko konponketa-kostuak murrizten dituzte.

ASTM A992 vs. A572 Gradu 50: Korrosioaren aurkako erresistentzia eta sismikoki egokitu daitezkeen fabrikazio-prestatasuna

Materialen hautaketa ingurumen-esposizioa, funtzio egitura eta eraikuntza-erraztasuna orekatzen ditu. ASTM A992 —eraikin-enkadratuetan zabalerako zutabe-formak zehazten dituen estandarreko espezifikazioa— sendotasun seismiko handiagoa eskaintzen du bere 0,85eko gehienezko erabilgarritasun-indar-zuriaren arteko erlazioagatik, 50 ksi-ko gutxieneko erabilgarritasun-indarra ziurtatuta eta karbono-baliokidearen kontrol zorrotzarengatik. Propietate hauek soldadura-erraztasuna hobetzen dute, aurreberotze-aldagaia murrizten dute eta momentu-zutabeetan (AISC 341 arauaren arabera diseinatuak) plastiko-hingeen eraketan fidagarritasuna bermatzen dute. Aldiz, ASTM A572 Gradu 50 (bereziki 1 motako, kobrezko elementua duena) korrosio atmosferikoaren erresistentzia hobea eskaintzen du — korrosio-mota leunetan estaldu gabe dauden bigarren mailako osagaietarako babestutako oxido-geruza bat sortuz. Ez da ordezkoa estalkien aldean ingurune kimiko agresiboen aurrean, baina mantentze-tarteak luzatzen ditu korrosioak iraupena zehazten duen kasuetan. Fabrikatzaileek A992 materiala hobesten dute bere mekanika-propietateen kontsistentziagatik eta aurrez onartutako soldadura-prozedurekin bateragarritasunagatik; A572 materialak elkarketan kritikoetan prozedura-berrikuspen gehigarria beharko luke. Hautaketa egitura-funtzioan oinarritzen da: A992, seismika-eremuetako indar-lateralaren aurkako elementu nagusietarako; A572, ez-kritikoak diren eta korrosioa pairatzen duten osagaietarako, non mantentze-plana luzean materialaren hautaketa erabakitzen duen.

Ohiko galderak

Zeintzuk dira kargen bideak diseinatzean kontuan hartu beharreko gako-faktoreak eraikuntza altu-ahalgarriko altzairuzko egituretan?
Gako-faktoreen artean daude gurpilen erreakzio bertikalak aztertzea, indar alde- eta luzera-ardatzekoak, tresneriaren indar dinamikoak, tentsioen fluxua ikusteko elementu finituen modelizazioa erabiltzea eta tentsio-kontzentrazioak eta fatiga saihesteko karga-bide bat zehaztea.

Nola eragiten dute AISC 360 eta AISC N690 altu-momentuko konexioen diseinuan?
Bi estandarrak segurtasuna eta iraunkortasuna bermatzen dituzte. AISC 360 gainkargan jokaera dutil bat sustatzen du, eta AISC N690, berriz, fatiga metatua eta ziklo termikoak kudeatzeko soldadura-gogortasun handiagoa eta tratamendu termikoaren eskakizun gehiago ezartzen ditu egitura segurtasun-kritikoetan.

Zein metodoek hobetzen dute ganberen ibilbideko hagaren errendimendua?
Ganberen ibilbideko hagak optimizatzeko, ingeniariak CMAA 74-ren arauak erabiltzen dituzte, deflexio bertikala kontrolatzen dute, hagaren sakonera handitzen dute, sostengu horizontala gehitzen dute eta material sendoagoak erabiltzen dituzte deflexio bertikala eta horizontala alderantzikatu ahal izateko, iraunkortasun luze-terminokoa lortzeko.

Zein da zutabe-gabeko barne-espazioak diseinatzeko erabilgarrien den hurbilketa handiak dituzten zabaleretan?
Hurbilketa eraginkorrak hauek dira: 45–80 metroko zabalerak estaltzeko trusak, 60 metroko zabalerara arteko pasarte ez oztopatuak lortzeko Vierendeel-en gurpilak eta 60 metrotik gorako zabalerak eta karga dinamiko altuko egoerak estaltzeko mega-markoak, non flexibilitatea eta karga-optimizazioa nabarmendu behar dira.

Nola eragiten du lotura-gabeko tentsio-ondoan kokatutako lauzak industria-solairuen gainean?
Lotura-gabeko tentsio-ondoan kokatutako lauzek txikitzen dute zizailak eta ertzetako hautsia forklift-ekin sortutako trafikoaren ondorioz, mantenua gutxitzen dute eta iraunkortasuna bermatzen dute kontrakzio-junturak kenduta, eta karga-jasangarritasunaren errendimendua optimizatzen dute presio-egituraren bidez.

Noiz erabili behar da ASTM A992 edo ASTM A572 Gradu 50eko altzairua?
ASTM A992 ideala da sismikoki arriskutsuak diren eremuetan, bere hedagarritasun altuagatik eta soldagarritasunagatik, eta ASTM A572 Gradu 50eko altzairua industria-eremuetako korrosio-esposizioa duten elementu ez-kritikoetarako egokia da, erresistentzia hobetua eta mantenu gutxia behar duten kasuetan.
